Hvilken er bedre konisk eller parallel dobbeltskrueekstruder?

Når du vælger mellem en konisk og en parallel dobbeltskruet ekstruder, afhænger svaret af din specifikke anvendelse. Til forarbejdning af stiv PVC, PVC-profiler, rør og træ-plastkompositter konisk dobbeltskrue ekstruder er generelt den foretrukne løsning på grund af dets overlegne udgangstryk, selvrensende adfærd ved tilførselszonen og kompakte drevdesign med lav hastighed. Parallelle dobbeltsnekkeekstrudere tilbyder fordele ved sammensætning, reaktiv ekstrudering og meget fyldt masterbatch-produktion, hvor længere skrue L/D-forhold og modulært skruedesign er prioriterede. Denne artikel fokuserer på den koniske dobbeltskrue og forklarer i dybden, hvorfor den fungerer så godt på tværs af en bred vifte af termoplastiske ekstruderingsopgaver.

Det koniske dobbeltskrue-cylindersystem er defineret af to sammengribende skruer, der tilspidser fra en stor diameter ved fødeenden til en mindre diameter ved udløbsenden. Denne geometri skaber en naturlig kompressionszone, der opbygger smeltetryk effektivt uden udelukkende at stole på skruehastigheden. Resultatet er lavere driftstemperaturer, reduceret forskydningsspænding og skånsom materialebehandling sammenlignet med højhastigheds parallelle systemer, hvilket gør det koniske design ideelt til varmefølsomme materialer som stiv PVC og træfiberkompositter.

Zhoushan Microwave Skrue Machinery Co., Ltd. fremstiller koniske dobbeltskruer i en bred vifte af diameterforhold, herunder 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/0148, 80/141, 8 og 91 mm. Hver størrelse er tilgængelig med tilpassede kompressionsforhold skræddersyet til specifikke polymerformuleringer og produktgeometrier. Virksomheden har produceret præcisionsskruetøndekomponenter siden 1990 og eksporterer til markeder, herunder USA, Tyskland, Dubai, Vietnam og Thailand.

Produktoversigt: Konisk dobbeltskrue design og materialer

Den mekaniske ydeevne af en konisk dobbeltskrue er uadskillelig fra det materiale, den er lavet af, og præcisionen i dens fremstilling. Zhoushan Mikrobølgebrug 38CrMoALA legeret stål som basismateriale for sine koniske tvillingskruer. Dette nitreringsstål er bredt anerkendt i plastmaskineindustrien for dets enestående kombination af kernesejhed og overfladehårdhed efter nitreringsbehandling.

Efter nitreringsprocessen opnår skrueoverfladen en hårdhed på HV 950 til 1000 , med en nitreringsdybde på 0,45 til 0,7 mm. Skørhedsvurderingen holdes på niveau 1 eller derunder, hvilket forhindrer mikrorevner under cyklisk belastning. Overfladeruheden holdes til Ra 0,4, hvilket reducerer friktionen mellem smelten og skruekanalen, hvilket reducerer energitabet og forbedrer overfladefinishen på ekstruderede produkter. Skruens rethedstolerance er 0,015 mm, hvilket sikrer jævn rotation ved driftshastigheder uden vibrationsinduceret slid på cylinderen.

Til applikationer, der kræver endnu højere slidstyrke, en valgfri dobbelt-legeret hårdt overfladelag med en hårdhed på 60 til 70 HRC kan anvendes. Derudover tilføjer et forkromningstrin efter nitrering et lag 0,05 til 0,10 mm tykt med en hårdhed på over 900 HV. Dette kromlag giver korrosionsbeskyttelse mod aggressive polymerer såsom kloreret PVC og flammehæmmende forbindelser indeholdende halogenerede additiver.

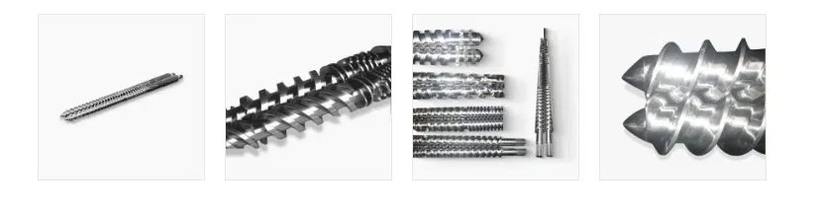

Koniske dobbeltskrueprodukter fremstillet af Zhoushan Microwave Screw Machinery Co., Ltd. -- enkeltskruer, parallelle dobbeltskruer og koniske dobbeltskruesæt vist sammen med tværsnitsflyvningsdetaljer.

Twin Screw Extruder Arbejdsprincip: Hvordan det koniske design fungerer

Forståelse af dobbeltsnekkeekstruderens arbejdsprincip er afgørende for at vælge det rigtige udstyr og optimere procesparametre. I en konisk dobbeltskrueekstruder er to med- eller modroterende skruer installeret inde i en tilpasset konisk cylinder. Skruerne går i indgreb med hinanden, hvilket skaber en positiv transportvirkning, der flytter materiale fra fødetragten mod matricen.

Den store tilførselszone giver generøs indtagsvolumen, hvilket gør det muligt for maskinen at håndtere omfangsrige granulat, pulvere og dårligt flydende PVC-tørblandinger. Når materialet bevæger sig mod udløbsenden med mindre diameter, falder kanaldybden, og det tilgængelige tværsnitsareal indsnævres, hvilket genererer kompressionstryk uden at kræve for høje skruehastigheder . Denne drift med lav hastighed og højt drejningsmoment er en definerende egenskab ved det koniske dobbeltskruedesign og bidrager direkte til smeltetemperaturstyring og energieffektivitet.

Forskydningsopvarmning i den koniske dobbeltskrue er fordelt over en længere effektiv længde i forhold til udledningsdiameteren, hvilket giver termisk energi mere tid til at udligne gennem smelten, før den når formen. Den sammengribende flyvegeometri skaber også en selvaftørrende handling, der kontinuerligt fjerner materiale fra skrueoverflader, hvilket forhindrer lokal overophedning eller nedbrydningslommer. Dette er især vigtigt ved behandling af PVC, som begynder at nedbrydes og misfarves ved temperaturer over ca. 200 grader Celsius.

Ekstruderdiagrammet med dobbeltskruer ovenfor illustrerer, hvordan den koniske geometri skaber et indbygget kompressionsforhold fra fødeindløb til matricehoved. Fordi den store ende har en bred kanal til at acceptere pulverblandinger og granulat, er fodringsproblemer, der er almindelige på enkeltskruemaskiner, stort set elimineret. Udgangsenden med lille diameter leverer ensartet smeltetryk til matricen med minimal pulsering, hvilket er afgørende for fremstilling af formstabile profiler og rør.

Konisk vs Parallel dobbeltskrue: En direkte teknisk sammenligning

Spørgsmålet om, hvad der er bedre - konisk eller parallel dobbeltskruet ekstruder - har ikke et enkelt universelt svar, men de tekniske forskelle er veldefinerede og kan vejlede beslutningen. Tabellen nedenfor opsummerer de mest relevante parametre, baseret på publicerede branchereferencer, herunder Rauwendaal C., "Polymer Extrusion," 5. udgave og data fra større OEM tekniske bulletiner.

Til produktion af PVC-vindueprofiler anvender de fleste maskinbyggere over hele verden det koniske dobbeltskrue-cylindersystem, fordi den lave skruehastighed (typisk 20 til 45 rpm) minimerer friktionsvarmeudviklingen, og den store fødeende kan indtage løst pakket PVC-tørblandingspulver uden brodannelse. Produktionshastigheder på 200 til 800 kg/t er opnåelige afhængig af diametervalg, som dækker hele spektret fra små profilekstrudere til store rørledninger.

Koniske dobbelte skruestørrelser og valg af diameterforhold

Valg af de korrekte koniske dobbeltskruer er en af de mest konsekvensbeslutninger i ekstruderspecifikation. Diameterforholdet - udtrykt som small-end diameter divideret med large-end diameter - bestemmer direkte drejningsmomentkapacitet, outputrate og skruens kompressionsadfærd. En større diameter i den store ende opfanger mere materiale pr. omdrejning og kan rumme større råmaterialer, mens en større diameter i den lille ende giver større smelteoutput ved et givet tryk.

Zhoushan Microwave tilbyder følgende standard diameterforhold: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 og 92/188 mm . Hver konfiguration er tilpasset til en specifik konisk cylinder med komplementær boringsgeometri. Størrelserne 80/158 og 92/188 er velegnede til rørekstruderingslinjer med stor udgang, mens størrelserne 45/90 og 50/105 almindeligvis anvendes til små profiler og vinduestætninger. Kompressionsforhold tilpasses efter kundeformel for at tage højde for bulkdensitetsforskelle mellem PVC-tørblandingstyper, træmelindhold i WPC og additivbelastninger i ingeniørharpiksforbindelser.

Anvendelser: Hvor koniske dobbeltskruer leverer ensartede resultater

Det koniske dobbeltskrue-cylindersystem har demonstreret pålidelig ydeevne på tværs af en bred vifte af polymerbehandlingsapplikationer. Den væsentligste kommercielle anvendelse er i produktionen af stive PVC-profiler til vinduesrammer, dørrammer og sidespor , hvor ensartet smeltehomogenitet og stabilt ekstruderingstryk er forudsætninger for at opnå dimensionelle tolerancer inden for 0,1 mm. I disse applikationer forhindrer den lave skruehastighed og selvaftørrende skruegeometri PVC-nedbrydning, og den nøje kontrollerede smeltetemperatur sikrer ensartet farveudvikling på tværs af produktionsforløb.

PVC-rørproduktion til vandforsyning, dræning og elektriske ledninger repræsenterer et andet højvolumen applikationssegment. Ved rørekstrudering tilfører den koniske dobbeltsnekkeekstruder en rørdyse med meget konsistent smelte ved tryk typisk mellem 15 og 30 MPa, hvilket gør det muligt at holde vægtykkelsesvariation inden for specifikation over løbelængder på flere kilometer. Kombinationen af energieffektiv drift med lav hastighed og højt udgangstryk gør det koniske design økonomisk attraktivt til kontinuerlig rørproduktion.

Træ-plast komposit ekstrudering er en voksende anvendelse, hvor den koniske dobbeltskrue viser særlige fordele. WPC-forbindelser indeholder 40 til 70 vægtprocent træmel eller risskaller, hvilket gør dem meget slibende. Tilførselszonen med stor diameter håndterer den lave rumvægt af træ-melblandinger godt, og den valgfri dobbeltlegering eller Xaloy-ækvivalent skrue med hård overflade giver den nødvendige slidstyrke. WPC dæk-, hegns- og beklædningsprofiler fremstilles alle rutinemæssigt på koniske dobbeltskruede ekstrudere udstyret med nedstrøms kalibrerings- og køleborde.

• PVC vinduesprofiler og dørprofiler - Høj dimensionel præcision, stabil smeltetemperatur
• PVC vandforsyning og afløbsrør -- Kontinuerlig højtryksoutput, stram vægtolerance
• Træ-plast kompositter (WPC) - Håndterer slibende blandinger med lav densitet effektivt
• PP, PE, ABS granulering og plade -- Skånsom smeltebehandling bevarer materialeegenskaber
• Skum PVC og opskummede profiler -- Kontrolleret forskydning velegnet til kemiske skummidler
• Elektrisk ledning og kabelføring -- Ensartet vægtykkelse over lange produktionsserier

Energieffektivitet og processtabilitet: Datadrevet præstationsanalyse

Specifikt energiforbrug (SEC) er en af de vigtigste økonomiske målinger ved evaluering af ekstruderingsudstyr til kontinuerlig produktion. Det udtrykkes i kilowatt-timer pr. kilogram output og har direkte indflydelse på både driftsomkostningerne og produktionslinjens CO2-fodaftryk. Koniske dobbeltsnekkeekstrudere, der opererer på stiv PVC, opnår typisk SEC-værdier på 0,12 til 0,22 kWh/kg , sammenlignet med 0,18 til 0,35 kWh/kg for højhastigheds-parallelle dobbeltskruekonfigurationer på det samme materiale, ifølge offentliggjorte sammenlignende forsøg, der refereres til i industrilitteratur, herunder KraussMaffei Berstorff tekniske papirer og SPE ANTEC-procedurer.

Den nederste SEC af det koniske design afspejler effektiviteten af ​​den tilspidsede geometri til at konvertere motormoment til smeltetryk uden for høj skruehastighed. Fordi skruehastigheden er lav (ofte under 40 rpm), reduceres lejebelastninger og gearkassens slidhastigheder, hvilket forlænger den mekaniske levetid og sænker vedligeholdelsesfrekvensen. Smeltens termiske stabilitet er også bedre: Variation i smeltetemperaturen på tværs af matricens tværsnit forbliver typisk inden for plus eller minus 2 til 4 grader Celsius på en velholdt konisk dobbeltskruelinje, hvorimod parallelle dobbeltskruelinjer, der behandler den samme forbindelse, kan vise variation på 5 til 10 grader Celsius ved matricelæben.

Skrueslid og levetid: Linjediagram over hårdhed vs driftstimer

Levetiden for en konisk dobbeltskrue er en funktion af dens materialespecifikation, overfladebehandling og slibeevnen af de forbindelser, den behandler. Baseret på langsigtede driftsdata indsamlet fra plastprocessorer kan en korrekt specificeret og vedligeholdt konisk dobbeltskrue, der opererer på standard stiv PVC, opretholde effektive flyveafstande (tønde-til-skrue) inden for designtolerancer for 8.000 til 12.000 timers drift . Skruer, der kører højt fyldte WPC- eller calciumcarbonatfyldte forbindelser, kan kræve renovering eller udskiftning efter 4.000 til 6.000 timer.

Nedenstående skema illustrerer det konceptuelle forhold mellem effektiv overfladehårdhed ved skruespidsen og kumulative driftstimer for tre behandlingsniveauer: standard nitreret, nitreret plus forkromet og dobbeltlegeret hårdbelægning. Dette forhold er vigtigt for planlægning af vedligeholdelsesplaner og forståelse for, hvornår udskiftning af skruer bliver nødvendigt for at opretholde produktkvaliteten.

Radarsammenligning: Konisk dobbeltskrue vs parallel dobbeltskrue vs enkeltskrue

Et radardiagram giver et nyttigt flerdimensionelt billede af, hvordan ekstrudertyper sammenlignes på tværs af de vigtigste præstationskriterier, der betyder noget i industriel polymerbehandling. De fem akser nedenfor repræsenterer produktion af udgangstryk, styring af smeltetemperatur, alsidighed til foderhåndtering, energieffektivitet og skruelevetid, hver scoret på en skala fra 1 til 10 baseret på offentliggjorte tekniske benchmarks og industrikonsensus.

Intelligent overvågning og temperaturkontrolfunktioner

Moderne koniske dobbeltskruede ekstrudersystemer inkorporerer i stigende grad realtidsovervågning og intelligente kontrolfunktioner, der forbedrer processtabiliteten og muliggør forudsigelig vedligeholdelse. Zhoushan Microwave tilbyder et valgfrit avanceret temperaturkontrolsystem, der overvåger tøndezonetemperaturer på flere punkter langs skruelængden, hvilket giver operatøren mulighed for at opretholde præcise smeltetemperaturprofiler, der er skræddersyet til hver polymerformulering. Dette er især vigtigt for stiv PVC, hvor temperaturudsving på selv 10 grader Celsius over det optimale behandlingsvindue kan udløse irreversibel nedbrydning .

Intelligente overvågningssystemer sporer skruehastighed, drivbelastningsstrøm, smeltetryk ved matricehovedet og tøndezonetemperaturer samtidigt, og viser alle parametre på en berøringsskærm. Alarmtærskler kan konfigureres for hver parameter for at advare operatører, før en procesafvigelse resulterer i produkt- eller udstyrsskader uden for specifikationen. Mulighed for fjernovervågning gør det muligt for procesingeniører at gennemgå kørende data fra off-site, og fejldiagnosticeringslogfiler muliggør rodårsagsanalyse af procesafbrydelser uden at kræve, at en servicetekniker er fysisk til stede ved maskinen.

Integrationen af digital overvågning med den veletablerede mekaniske pålidelighed af det koniske dobbeltskrue-cylindersystem skaber en platform, der understøtter Industri 4.0-produktionsmål , herunder sporbarhed, statistisk proceskontrol og energistyring. For producenter af højvolumen PVC-rør og profiler, der konkurrerer på kvalitet og effektivitet, repræsenterer disse egenskaber en meningsfuld driftsmæssig fordel i forhold til ikke-instrumenterede ekstruderkonfigurationer.

Om Zhoushan Microwave Screw Machinery Co., Ltd.

Zhoushan Microwave Screw Machinery Co., Ltd. er en professionel kinesisk producent af skruetønde og skrueekstruderfabrik med mere end 10.000 kvadratmeter produktionsværksted og mere end 60 ansatte. Siden grundlæggelsen i 1990 har virksomheden været engageret i produktion og forskning af plastmaskiner, samtidig med at den har introduceret udenlandsk skruemaskineteknologi og fremstillingsteknikker. Virksomheden fungerer som en diversificeret, storstilet professionel produktionsbase, der integrerer præcisionsskruetønder og mekanisk bearbejdning, med fokus på avanceret marked.

Produkter fra Zhoushan Microwave eksporteres til USA, Tyskland, Dubai, Vietnam, Thailand og andre markeder. Virksomheden har etableret solide partnerskaber med adskillige producenter af plastproduktion og entreprenørmaskiner, der fungerer som en vigtig leverandør af skruetøndekomponenter i Kina. Produktsortimentet omfatter WB-WE-seriens planetskruer, planettønder og planetekstrudere; SJS-serien koniske tvillingeskruer, tvillingetønder og dobbeltskruede plastekstrudere; og SJ-serien enkeltskruer, enkelttønder og enkeltskruede plastekstrudere. Virksomheden overholder principperne om troværdighed og service, forpligtet til at give kunderne produkter af høj kvalitet til konkurrencedygtige omkostninger .

Ofte stillede spørgsmål om koniske dobbeltskrueekstrudere
